Waveline W900 & 工業機器人
在2023年初，生產旋轉接頭的一家知名公司決定購買一臺新的Hommel Etamic粗糙度輪廓儀。從而可以測量各種尺寸和設計的工件，如轉子、外殼、密封環、密封載體和端蓋等。
旋轉接頭可應用于許多行業的機器中——在需要將液體、氣體和信號從靜態管線轉移到旋轉的機器部件的地方，旋轉接頭是必不可少的。“在我們的旋轉接頭生產過程中，我們會檢查其高敏感部件的質量，以確保旋轉接頭能夠100%地發揮其功能，” 其質量主管說道。
每年全球會制造數百萬旋轉接頭，并且需求也在持續上升。“由于數量的不斷增加，相比測量結果，自動化測量解決方案的效率對我們來說變得越來越重要，”其質量主管說道?！坝捎谖覀兿ＭL(zhǎng)期使用新的測量系統，并打算在全球所有地點統一使用它來測量我們所有的產品，靈活性是我們最重要的要求之一。新的解決方案應該既能手動測量，也能通過編程實現自動化測量，它應該能夠檢查單個產品以及批量生產的大批量產品。”
這家生產旋轉接頭的公司首次了解到“Waveline W900 nanoscan”標準測量設備上集成工業機器人是在2022年Control show上參觀 HOMMEL ETAMIC展位的時候。產品特有的功能令人驚艷：測量設備可靈活測量水平和垂直方向的輪廓和粗糙度。這都得得益于磁吸式測針和測針的RFID自動識別，它可以實現探頭臂快速更換和在數控模式下的高速定位。該系統與工業機器人的集成，能夠?qū)崿F(xiàn)自動更換測針，并且可以模塊化擴展。此外，測量系統不僅區分測量工件是否合格，還將不合格部件細分為廢品和可能重新加工的狀態。
為了給新款 W900 開發一個特定的，完全基于工件的程序。由于大批量和設計深度的要求，這意味著程序必須存儲數千個測量任務并以標準化方式執行它們——為了避免操作員的誤操作?！拔覀兊慕M合中有1000多個車削操作，這些操作又由20多個組件組成，”其質量主管說道?！耙虼?，自動化測量解決方案必須在指定的測量任務之間切換，而不需要長時間的設置。我們希望更有針對性地利用現有的資源和能力。專業的同事不再需要站在機器旁進行工件的設置，而是可以在線進行規劃、解決問題和進行管理?！?/span>
這家公司的質量團隊現在已在軟件中存儲了眾多標準測量和程序。操作員為相應的測量任務選擇合適的程序，以便工業機器人根據輪廓識別指定的工件，抓取并將其放置在夾具上。然后，Waveline W900 立即對其進行測量。測量完成后，工件會被自動評估并送入托盤中。而“Evovis” 測量和評估軟件則確保了高效率。
Evovis 還提供了各種統計接口、交互式分析和評估功能以及所有檢驗特性的集中管理。“我們對生產、流程和產品有了新的認識。這在我們的持續改進過程和自動化中大大地幫助了我們，”其質量主管說道?！坝辛?W900，我們可以根據數據和可靠的方法進一步開發我們的程序?！?/span>
這家旋轉接頭公司希望在全球范圍內推廣提升自動化測量系統的效率。“有了Waveline W900，我們擁有了一個面向未來的測量系統。一旦開發的測量程序準備就緒，我們的同事將能夠利用我們的專業知識和專門開發的測量任務在全球范圍內開始使用?！?/span>

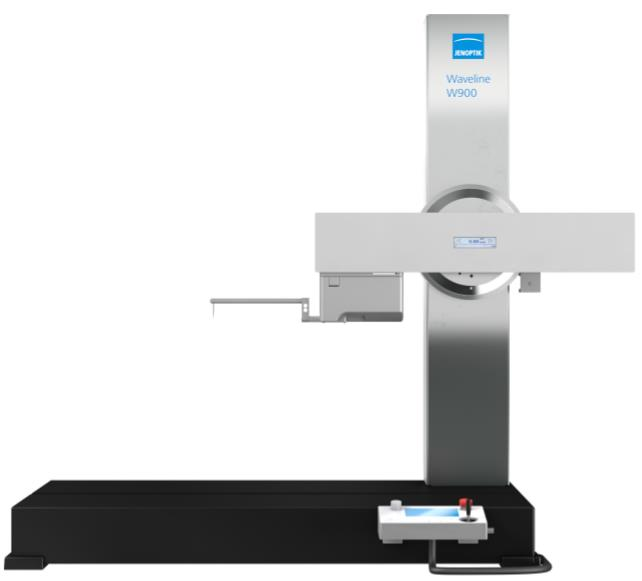

Waveline粗糙度輪廓度儀
- 可進行粗糙度和輪廓度測量
- 提供移動式和固定式測量系統
- 測量序列可單獨進行，也可按單個掃描步驟進行
- 手動或自動測量
- 能和機器人系統集成為非標解決方案
