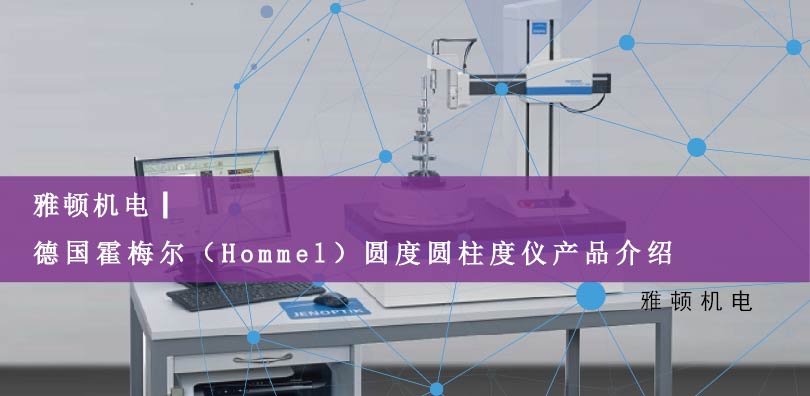

德國JENOPTIK(Hommel)系列圓柱度儀，用于圓度、圓柱度等形位公差的高精度測量。大理石基座，氣浮軸承轉臺，測量平穩無磨損，高精度測頭保證了測量的準確性和重復性。本期雅頓小編為您介紹：德國霍梅爾（Hommel）圓度圓柱度儀
一、Hommel圓度圓柱度儀產品特點：
1）、德國霍梅爾（Hommel）F135圓柱度儀
C/R/Z軸自動，快速手動調心調平，可測量圓柱度等參數并且適合自動化數控測量。
2）、德國霍梅爾（Hommel）F435/455自動圓柱度儀
2-1.高精度測量工件平行度和錐度。3個自動測量軸適合測量所有形位公差，自動調心調平。
2-2.德國業納公司研發生產，當時主要應用于汽車行業的測量工件的形狀、粗糙度、扭紋和波紋度。
二、Hommel圓度圓柱度儀特征：
|
系統特征 |
為用戶帶來的優點 |
|
帶空氣軸承的高精密轉臺(直徑250 mm)， 工件自動調心調平 |
圓度、圓柱度和平面度的精密測量 |
|
三個機動測量軸 |
工件自動定位，測量軸由CNC程序控制，所以自動化程度高 |
|
垂直測量軸可選擇350或550mm的測量行程 |
CNC編程簡單，不同工件可設計不同的測量報告 |
|
配置了新一代磁性連接測頭，使測頭臂更換更快速 |
測量形位公差的軟件功能強大 |
|
測量復雜工件時通過FS1回轉臂實現較合適定位 |
既適合批量生產時的高要求測量，也適合測量室的多品種測量 |
|
可選擇臺式測量儀或符合人體工學設計的測量站 |
可選配 Z 方向的自由探測系統用于測量粗糙度和 波紋度的扭紋測量 |
|
可選配帶空氣或彈簧隔震的儀器桌 |
可選配 MBN 31007-07 標準 |
三、德國霍梅爾（Hommel）F135圓柱度儀和F435/455自動圓柱度儀參數
型號規格
F135
F435/F455
測量范圍
C/Z軸的距離
270mm
350mm
較大測量直徑
340mm
430mm
較大測量高度
350/550mm
350/550mm
較大承載
25kg
40kg
旋轉軸（C軸）
旋轉臺直徑
150mm
250mm
零件調心調平方式
快速手動
自動
圓度測量誤差μm+μm/mm測量高度
0.05+0.0005
0.02+0.0005
圓度測量誤差高精度選項*
0.025+0.00025
0.01+0.00025
主軸徑向跳動誤差μm+μm/mm直徑值
0.05+0.0005
0.03+0.0005
主軸徑向跳動誤差高精度選項*
0.025+0.00025
0.015+0.00025
調心范圍
±2mm
±2mm
調平范圍
±0.6°
±0.6°
測量速度
1-10rpm
1-12rpm
軸承
空氣
空氣
縱軸（Z軸）
測量范圍
350/550mm
350/550mm
直線誤差/100mm
0.15μm
0.15μm
直線誤差/測量范圍
0.3μm/0.4μm
0.3μm/0.4μm
C-Z軸平行度/測量范圍
0.8μm/1.3μm
0.8μm/1.3μm
防碰撞安全停止功能
有
有
水平軸（R軸）
行程
170mm
--
測量范圍
--
220
直線誤差/100mm
--
0.3μm
直線誤差/測量范圍
--
0.6μm
C-R軸垂直度
--
1.2μm
*.選配的粗糙度和波紋度測量
配置了新一代的FT1.1探測頭和雙向感應探測系統后，除了測量形狀，還可以測量粗糙度和波紋度，而且所有測量一次裝夾完成，所以大大縮短了時間。
*.采用雙向感應系統測量粗糙度和波紋度
*.全自動測量
1.選配了機動回轉臂MDS模塊后，可以不中斷CNC流程進行軸向和徑向的全自動測量。
2.機動回轉臂可旋轉90°，傳感器可旋轉270°，兩者結合對于較難接近的測量位置都可實現測量。
3.計算機輔助的智能起動助手有自動停止和自動識別探測方向的功能，機動傾斜回轉模塊MDS。
*.緊湊型臺式測量儀
F435和F455有臺式或符合人體工程學需求的測量位置，兩種型號，用戶可根據需求選擇理想款式。
以上雅頓小編分享的是德國JENOPTIK(Hommel)的Hommel圓度圓柱度儀特征知識，希望我們的產品資訊能幫到更多的制造企業管理者，提升產品精度及測量效率，我們將會持續為大家提供工業測量技術行業資訊和相關問題解答。
蘇州雅頓機電-德國Jenoptik集團中國區的授權經銷商，為國內外制造企業提供全面的霍梅爾(Hommel)檢測設備和檢測技術服務。銷售的工業測量系列設備包括：Waveline粗糙度和輪廓測量技術設備、Formline形狀測量技術設備、Opticline軸類光學測量技術設備、Gageline氣動測量技術設備、Otto Vision三維掃描測量技術等設備。
